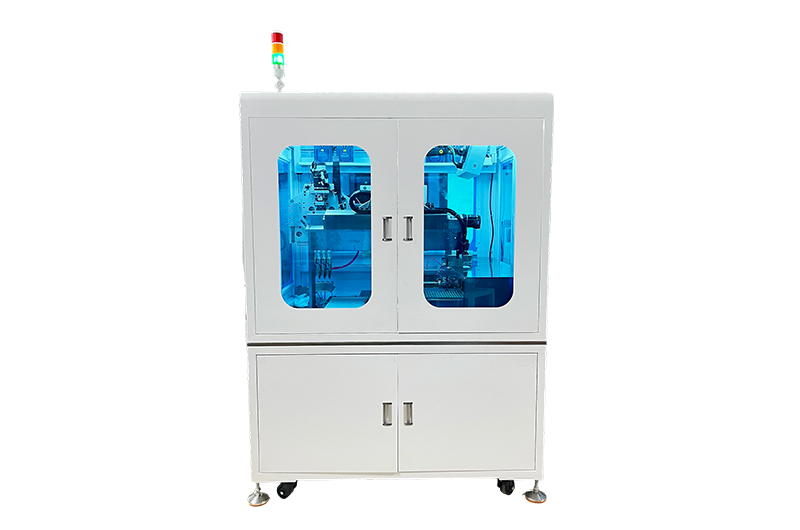

全自动PCB拼板焊线机 YL-SZYL-HX4040

产品简介

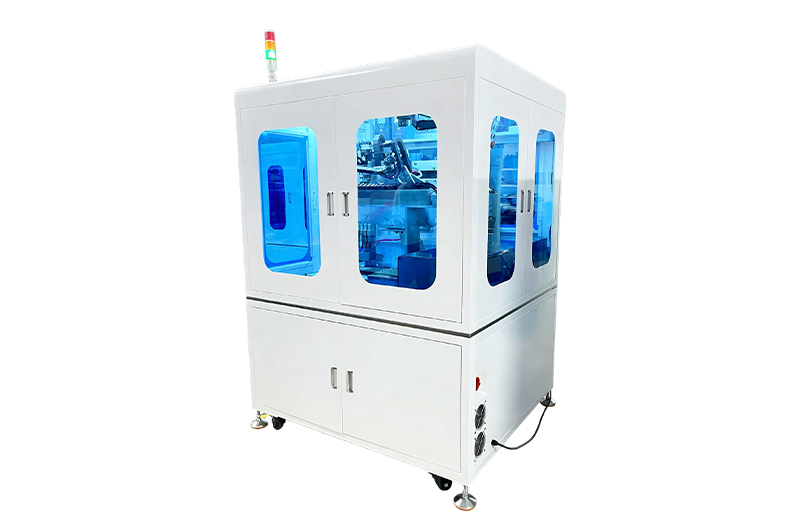

YL-SZYL-HX4040 全自动 PCB 拼板焊线机，是针对 PCB 线路板线束焊接开发的一体化自动化焊接设备，整合线材裁切、剥皮、浸锡、自动焊锡多重工序，一站式完成 PCB 与导线焊接作业。设备采用封闭式机柜结构，运行稳定安全，可替代传统人工焊锡，降低技工依赖，标准化统一焊点品质，同时支持功能拓展，可对接上下游生产设备，搭建自动化生产线，广泛适配中小型电子制造企业线束焊接工序升级。

核心功能

人工定向穿入线材后，设备自动完成线材裁断、剥皮与浸锡，适配 20–300mm 线材加工长度；取线模组自动取线、变距放线，焊锡模组同步完成送锡、焊锡、焊头清洁全流程。PCB 板放置定制治具固定，治具支持 360° 自由旋转，满足 PCB 各个方位焊线需求。设备兼容 0.1–2 平方线材，支持同时加工 1 至 5 种不同颜色导线，适配多线序 PCB 焊接需求，后期可升级自动上下料模组，进一步减少人工投入。

技术参数

产品优势

设备焊接焊点均匀稳定，有效杜绝虚焊、漏焊问题。无需招聘专业焊锡技工，普通员工即可完成操作。针对方形 PCB 板无需定制专用焊锡治具；产品换型便捷，更换 PCB 型号仅需录入尺寸参数，调试简单快速。整机运行故障率低，兼容性强，能够拓展对接各类 PCB 加工设备，实现产线联动。

应用范围

适用于各类消费电子、智能家居、医疗电子、汽车电子行业 PCB 线路板线束焊接，包含 PCB 拼板、控制板、驱动板、传感器电路板与导线的连接焊接。可加工多色多规格线材，满足多品类电路板批量生产需求，是电子厂实现焊锡工序自动化改造的优选设备。
